產品概述

巴歇爾槽(又稱巴氏槽、巴氏計量槽)，是用于明渠流量測量的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠，巴歇爾槽與明渠流量計(超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低，測量明渠內水的流量。

測量原理

用明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。利用超聲波傳感器測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。

應用領域

● 城市供水引水渠

● 火電廠冷卻水引水和排水渠

● 污水治理流入和排放渠

● 工礦企業廢水排放

● 水利工程和農業灌溉用渠道

巴歇爾槽水位-流量公式

流量選型對應表

安裝步驟

第一步：巴歇爾槽放入明渠中

巴歇爾槽的上游應有不小于5倍渠寬的平直段，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。巴歇爾槽下游排放口泄水暢通；如不通暢，應墊高巴歇爾槽，增加水位差。

第二步：加固巴歇爾槽

在巴歇爾槽左右用混凝土澆灌，保證槽子不變形；大槽子內部要有支撐，保證槽子不凸出。如果槽體與渠道距離過大，用磚壘砌使槽子和磚距離保持50～100毫米，然后用水泥砂漿填滿抹平壓光。

巴歇爾槽通水后，保證水流全部從巴歇爾槽經過，水的流態要自由流，即沒有左右偏流，也沒有渠道坡降形成的沖力。水流不能淹沒巴歇爾槽，淹沒度要小于規定的臨界淹沒度。

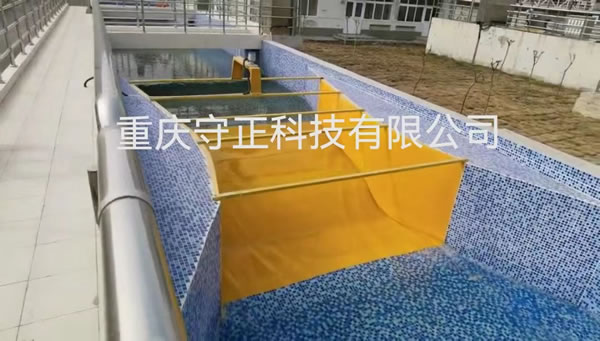

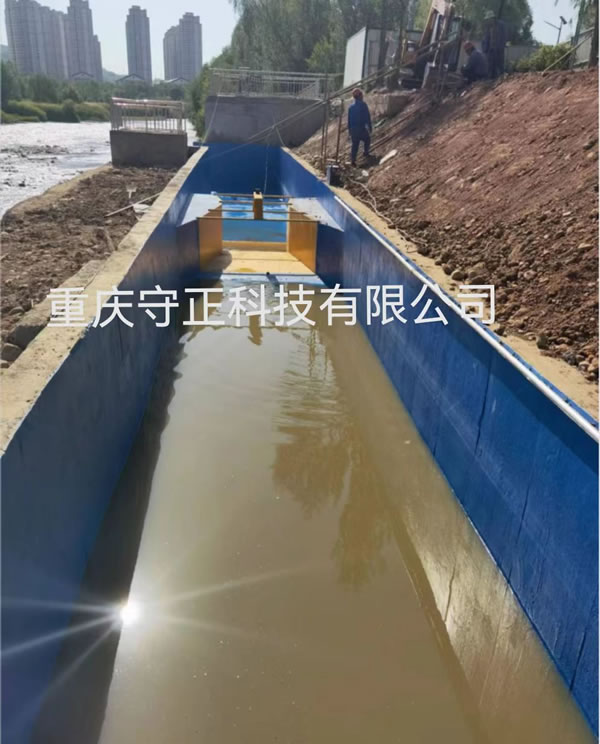

巴歇爾槽安裝的幾種情況

注意事項：必須保證巴歇爾槽下游有水位差，排放通暢，不會積水。
