產品簡介

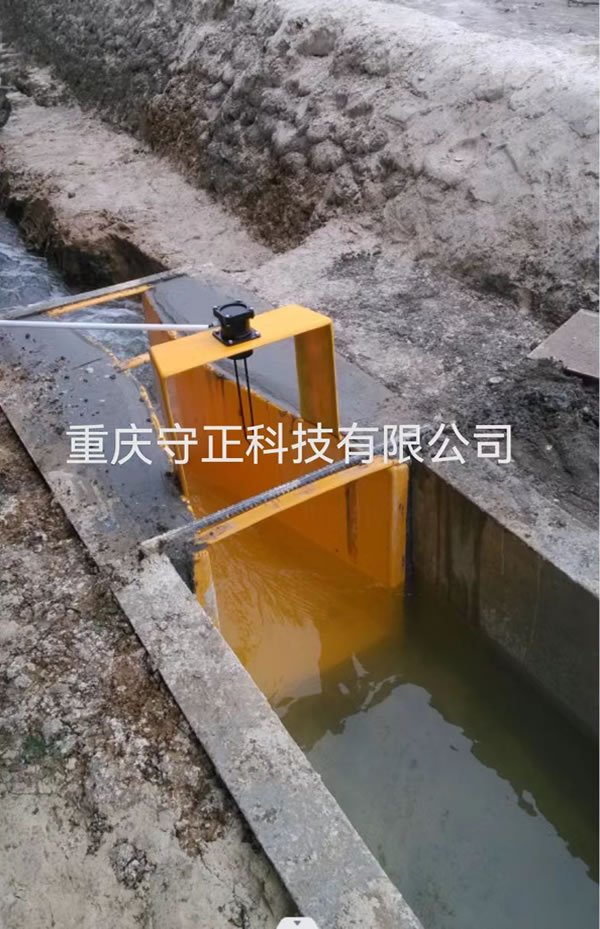

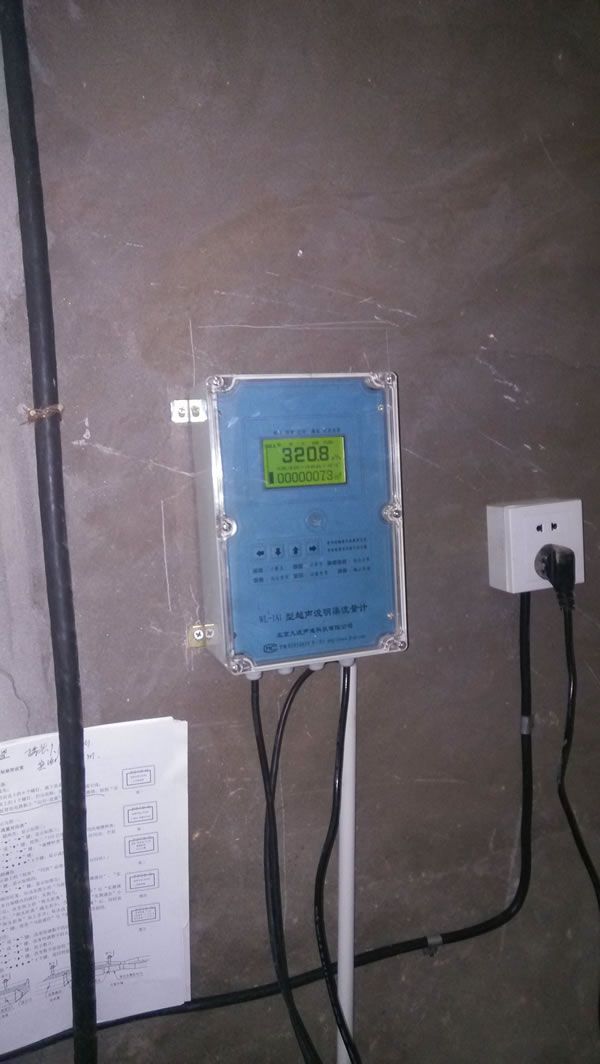

本儀表與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。由于傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。測量污水流量，可以比其它形式的儀表具有更高的可靠性。儀表配二路 RS232接口，一路 RS485接口，可以接遠傳數字通訊設備或串口打印機。儀表按分鐘間隔存儲記錄儀表的數據。存儲的記錄可以通過儀表上的按鍵查看；也可以通過數字通訊設備或串口打印機讀出。儀表適用于監測污水排放，適用灌區測量明渠內水的流量。

主要技術指標及技術參數

1、流量范圍：10L/s～10000L/s（與配用的量水堰槽的種類、規格有關）

2、累計流量：8位十進制數，累滿8位后自動回零，重計

3、流量準確度：±5％（配用量水堰槽不確定的1%～3％，附加上儀表測量誤差 1%～2％）

4、測距范圍：0.4m～2m（從探頭底部起 0.4m 內是盲區，以遠 0.4m～2m內為測距范圍）

5、測距準確度：±3mm（在 1m 量程內標定的結果）

6、液位分辯：1mm

7、工作環境溫度：

      儀表部分：-5℃～45℃ （GB/T17214.1-C1 標準）

      探頭部分：-33℃～40℃（GB/T17214.1-D1 標準）

8、儀表防護等級：

      儀表顯示部分：IP66(儀表下部的過線孔要堵死，防塵埃進入)

      探頭部分：IP68（外殼密封防水）

9、供電電源：

      交流供電：（220V±22V） 6W

      直流供電：12V±2V 85mA（直流供電時，儀表沒有4～20mA輸出和繼電器動作）

      交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流

10、儀表日歷鐘計時誤差: < 0.05%

11、儀表數據存儲量： 每分鐘一個記錄：連續存儲大于 20 年

12、接入其它儀表的(4～20)mA 電流：

       儀表內部采樣電阻： 100Ω ；負端與儀表地端共接

       可以接入的數量：I1、I2、I3、I4 共 4 路

13、可以配接的打印機：DB25 插孔（RS232-1）；DB9 插針（RS232-2）

       打印機選用 EPSON兼容串口打印機（建議配用 UP-T 40）

14、電流輸出(4～20)mA：

       外部負載電阻：(0～600)Ω

       誤差：0.5％ (相對儀表示值)

       負端與儀表地端共接 (根據應用需要可改成懸浮地輸出)

       輸出內容：流量或液位

15、RS-232-1：接口插座，DB25 插孔

16、RS-232-2：接口插座，DB9 插針

17、RS-485：接口三接線端子；A 線，B 線，GND 線

18、繼電器：

       控制方式：可設置為立方米比例（累計流量達到設置數時，繼電器閉合一次）、液位

       超過上限或低于下限吸合、液位超過上限吸合、液位低于下限吸合

       類型：單刀雙擲（常開、常閉）

       觸點容量：AC250V 1A；DC30V 1A
